Вариаторы цепные пластинчатые ВЦБ

Вариаторы цепные пластинчатые ВЦБ

Вариатор цепной пластинчатый ВЦБ служит для плавного изменения частоты вращения выходного вала различного рода машин/устройств, в которых необходимо бесступенчатое регулирование. Исходя из особенностей места применения вариаторов, они делятся на две базовые категории, в первом случае речь идет о моделях, которые эксплуатируются в условиях умеренного (исп. У) климата при температуре от 1 до 45°С, во втором случае подразумеваются модификации, которые применяются в тропическом климате (исп. Т) при температурном режиме от 1 до 55°С. Кроме того, стоит отметить, что вариаторы могут производиться как с редукторной приставкой на входе, так и без таковой. Без приставки диапазон оборотов регулирующего винта варьируется от 7,8 до 19,8, эти же показатели характерны для оборудования, имеющего редукторную приставку на входе. За счет длительно ресурса использования, вариаторы относятся к группе износостойкого и долговечного оборудования.

Цена: от 16 100 руб.

Базовые условия использования вариаторов:

  • Тип нагрузки: постоянная/переменная, одно направление;
  • Режимы работы выбираются, опираясь на условия использования оборудования: непрерывная эксплуатация или с остановками;
  • Вал выполняет вращение в обе стороны;
  • Особенности окружающей среды: невзрывоопасная, неагрессивная.

Общее описание

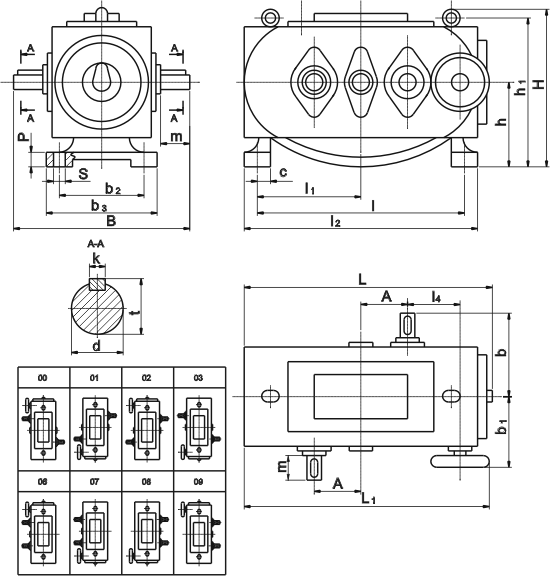

Габаритные и присоединительные размеры вариатора ВЦБ

РИС . 1
Габаритные и присоединительные размеры
(Вариатор без редуктора)

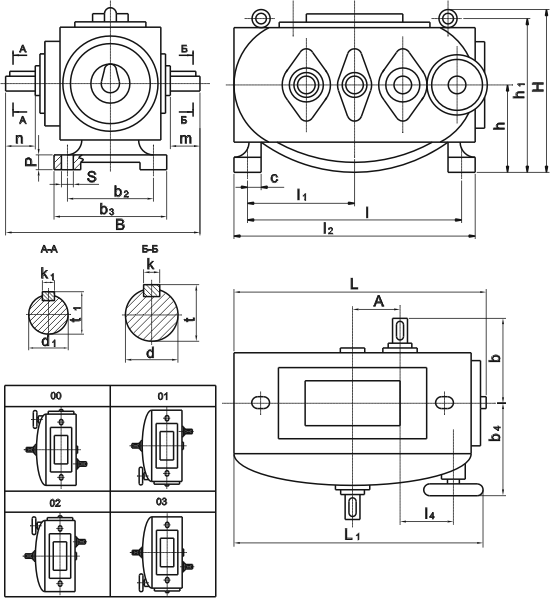

Габаритные и присоединительные размеры вариатора ВЦБ

РИС . 2
Габаритные и присоединительные размеры
(Вариатор с редуктором на входе)

Типоразмер вариатора

L

B

H

A

h

h1

b0

b1

b2

b3

b4

l

l1

ВЦ1Б

408

300

280

80

132

253

150

130

150

185

172

320

160

ВЦ1БФ

408

280

90

132

253

150

150

185

172

320

160

ВЦ2Б

530

370

313

95

150

286

185

165

240

290

227

480

240

ВЦЗБ

670

470

353

125

170

326

235

190

250

300

277

620

310

ВЦ4Б

816

516

420

150

200

384

258

238

290

346

336

760

380

ВЦ5Б

940

660

810

180

250

474

330

276

360

420

376

880

440

ВЦ6Б

1120

794

635

212,5

300

590

397

310

410

480

405

1050

525

Типоразмер вариатора

l2

C

P

S

d

k

t

m

d1

k1

t1

n

Масса без редуктора, кг

Масса с редуктором, кг

ВЦ1Б

370

50

16

14

24

8

27

50

20

6

22,5

36

29

34

ВЦ1БФ

370

50

16

14

24

8

27

50

-

-

-

-

-

46

ВЦ2Б

530

70

19

18

28

8

31

60

28

8

31

60

48

56

ВЦЗБ

670

80

25

18

32

10

35

80

30

8

33

80

83

97

ВЦ4Б

816

122

30

25

38

10

41

80

38

10

41

80

215

259

ВЦ5Б

940

130

40

28

45

14

49

110

40

12

43

82

338

405

ВЦ6Б

1120

155

40

36

60

18

64

140

55

16

59

110

660

745

ТАБЛ. 1 Габаритные и присоединительные размеры

Технические характеристики вариаторов без редукторной приставки на входе

Исполнение

Диапазон регулирования

Частота вращения вала , об/мин  , на

Передаваемая мощность, кВт, при

Крутящий момент на выходном валу, Н*м, при

Кол-во оборотов рег. винта на диапазон

n2max/n2min

входе n1

выходе n2min

выходе n2max

n2min

n2max

n2min

n2max

ВЦ1Б.0.101-..

3

950
820
730

550
475
420

1645
1425
1260

1,12
1,0
0,85

1,7
1,5
1,3

20

10,0
10,2
10,0

8

ВЦ1Б.1.101-..

4,5

950
820
730

448
390
334

2014
1755
1548

0,92
0,8
0,7

1,7
1,5
1,3

8,2
8,3
8,2

9,6

ВЦ1Б.2.101-..

6

820
730

335
300

2010
1800

0,7
0,6

1,35
1,15

6,5
6,2

11

ВЦ2Б.0.101-..

3

950
820
730

550
475
420

1645
1425
1260

2,24
2,0
1,7

3,2
2,6
2,3

40

19
18
18

7,8

ВЦ2Б.1.101-..

4,5

950
820
730

448
390
344

2014
1755
1548

1,8
1,6
1,4

3
2,6
2,2

14,5
14,4
14

9,5

ВЦ2Б.2.101-..

6

820
730

335
300

2010 1800

1,4
1,2

2,6
2,2

12,6
12

10

ВЦЗБ.0.101-..

3

950
820
730

550
475
420

1645
1425
1260

3,35
3,0
2,6

5,0
4,5
3,9

61

29,6
30,8
30,1

10,2

ВЦЗБ. 1.101-..

4,5

950
820
730

448
390
344

2014
1755
1548

2,65
2,45
2,15

4,8
4,5
3,9

23,2
25
24,5

12,3

ВЦЗБ.2.101-..

6

820
730

335
300

2010
1800

2,12
1,9

4,5
3,9

20,8
21,1

13,1

ВЦ4Б.0.101-..

3

920
820
730

532
475
420

1596
1425
1260

5,3
4,7
4,1

7,5
6,7
6,0

96

46
46
46

12

ВЦ4Б.1.101-..

4,5

920
820
730

434
390
344

1950
1755
1548

4,25
3,8
3,4

7,5
6,65
5,9

37
37
37

14,4

ВЦ4Б.2.101-..

6

820
730

335
300

2010
1800

3,35 3,0

6,6
5,9

32
32

16,8

ВЦ5Б.0.101-..

3

920
820
730

532
475
420

1596
1425
1260

10,0 8,8 7,8

13,2
11,8
10,5

181

81
81
81

14,5

ВЦ5Б.1.101-..

4,5

920
820
730

434
390
344

1950
1755
1548

8,0 7,2 6,4

13,0
11,8
10,5

65
66
66

18

ВЦ5Б.2.101-..

6

820
730

335
300

2010
1800

6,3 5,6

11,2
10,3

53
56

19,3

ВЦ6Б.0.101-..

3

625

360

1080

11,2

19

300

180

14,2

ВЦ6Б. 1.101-..

4

625

312

1250

9,5

19

140

17,3

ВЦ6Б. 2.101-..

5,6

550

233

1300

7,5

16

120

19,8

Примечание: Вместо двух точек в конце обозначения исполнения вариатора проставляют две цифры -условное обозначение способа регулирования и варианта сборки.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

ВЦ1Б1.101-03, что означает:

  • ВЦ1Б – типоразмер;
  • 1 - диапазон регулирования;
  • 101 - без редуктора;
  • 03 - схема сборки и способ регулирования.

Технические характеристики вариаторов с редукторной приставкой на входе

Исполнение

Диапазон регули-
рования

Частота вращения, об/мин, на

Передаваемая мощность, кВт, при

Крутящий момент на выходном валу, Н*м, при

Кол-во оборотов рег. винта на диапазон

n2max/n2min

входе прист. n

входе вариатора n1

входе вариат. n2min

выходе ва­риат. n2max

n2min

n2max

n2min

n2max

ВЦ1Б.1.131-..

4,5

1420

950
820
730

448
390
334

2014
1755
1548

0,92
0,8
0,7

1,7
1,5
1,3

20

8,2
8,3
8,2

9,6

ВЦ1Б.2.131-..
ВЦ1БФ.2.131-03
ВЦ1БДФ.2.131-73

6



820
730

335
300

2010
1800

0,7
0,6

1,35
1,15



6,5
6,2

11

ВЦ2Б.0.131-..

3

1440

950
820
730

550
475
420

1645
1425
1260

2,24
2,0
1,7

3,2
2,6
2,3

40

19
18
18

7,8

ВЦ2Б.1.131-..

4,5



950
820
730

448
390
344

2014
1755
1548

1,8
1,6
1,4

3,0
2,6
2,2

14,5
14,4
14

9,5

ВЦ2Б.2.131-..

6



820
730

335
300

2010
1800

1,4
1,2

2,6
2,2

12,6
12

10

ВЦЗБ.0.131-..

3



950
820
730

550
475
420

1645
1425
1260

3,35
3,0
2,6

5,0
4,5
3,9

61

29,6
30,8
30,1

10,2

ВЦЗБ. 1.131-..

4,5



950
820
730

448
390
344

2014
1755
1548

2,65
2,45
2,15

4,8
4,5
3,9

23,2
25
24,5

12,3

ВЦЗБ.2.131-..

6



820
730

335
300

2010
1800

2,12
1,9

4,5
3,9

20,8
21,1

13,1

ВЦ4Б.0.131-..

3

1450

920
820
730

532
475
420

1596
1425
1260

5,3
4,7
4,1

7,5
6,7
6,0

96

46
46
46

12

ВЦ4Б.1.131-..

4,5



920
820
730

434
390
344

1950
1755
1548

4,25
3,8
3,4

7,5
6,65
5,9

37
37
37

14,4

ВЦ4Б.2.131-..

6



820
730

335
300

2010
1800

3,35
3,0

6,6
5,9

32
32

16,8

ВЦ5Б.0.131-..

3



920
820
730

532
475
420

1596
1425
1260

10,0
8,8
7,8

13,2
11,8
10,5

181

81
81
81

14,5

ВЦ5Б.1.131-..

4,5



920
820
730

434
390
344

1950
1755
1548

8,0
7,2
6,4

13,0
11,8
10,5

65
66
66

18

ВЦ5Б.2.131-..

6



820
730

335
300

2010
1800

6,3
5,6

11,2
10,3

53
56

19,3

ВЦ6Б.0.131-..

3



625

360

1080

11,2

19

300

180

14,2

ВЦ6Б. 1.131-..

4



625

312

1250

9,5

19

140

17,3

ВЦ6Б. 2.131-..

5,6



550

233

1300

7,5

16

120

19,8

Примечание:

1. На вариаторах ВЦ1БФ2.131-03 мощность установленного электродвигателя 0,55 кВт, на вариаторах ВЦ1БДФ2.131-73 – 1,1 кВт.

2. Для ВЦ1БФ2.131-03 и ВЦ1БДФ2.131-73 n1 = 730 об/мин.

Вместо двух точек в конце обозначения исполнения вариатора проставляют две цифры - условное обозначение способа регулирования и варианта сборки.

Пример условного обозначения при заказе:

ВЦ1Б1.131-03, где:

  • ВЦ - вариатор цепной;
  • 1 - типоразмер (габарит);
  • Б - модификация;
  • 1 - диапазон регулирования;
  • 131 - вариант комплектации с редуктором на входе;
  • 3 - схема сборки.
