Цепи роликовые длиннозвенные ТРД для транспортёров и элеваторов ГОСТ 4267-78
Роликовая цепь успешно используется в элеваторных механизмах и различных транспортерах. Особенностью цепей является тот факт, что они выпускаются с различными модификациями и типами звеньев, в зависимости от конкретных условий их дальнейшего использования.
Типы роликовых длиннозвенных цепей (звенья специального типа) производятся следующих видов:
- Две лапки, находящиеся в параллельной плоскости к осям шарниров звена (исполнение 1/2/3);
- Две лапки, находящиеся в перпендикулярных плоскостях по отношению к осям шарниров звена (исполнение 1/ 2);
- Одна лапка в параллельной плоскости к осям шарниров звена;
- Одна фигурная лапка, расположенная в параллельной плоскости к осям шарниров звена (исполнение 1/2).
Цена: от 240 руб. за 1 п.м.
Пример условного обозначения при заказе:
Цепь ТРД - 38 - 300 - 1 - 2 - 6 - 2 ГОСТ 4267-78, где:
- ТРД - транспортная роликовая длиннозвенная;
- 38 - шаг цепи, мм;
- 300 - разрушающая нагрузка, кН;
- 1 - тип;
- 2 - исполнение;
- 6 - диаметр отверстия на лапах, мм.;
- 2 - шаг чередования звеньев с шапками.
Общее описание

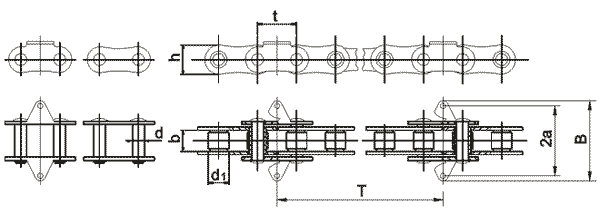

Виды звеньев цепи
|
Обозначение цепи |
Шаг цепи, t |
Тип цепи |
Испол- |
b, |
d |
d1 |
h, не более |
а |
D |
В, |
Шаг чередования специальных звеньев с лапками, Т |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
мм |
|||||||||||
|
ТРД-38-3000-1-1-6 |
38,00 |
1 |
1 |
22,00 |
792 |
15,88 |
21,3 |
30,0 |
6,6 |
80 |
2t, 4t, 6t, 8t, 10t |
|
ТРД-38-3000-1-1-8 |
38,00 |
1 |
1 |
22,00 |
792 |
15,88 |
21,3 |
30,0 |
8,4 |
80 |
2t 4t (4b x 6t)*, 8t, 12t |
|
ТРД-38-3000-1-2-6 |
38,00 |
1 |
2 |
22,00 |
7,92 |
15,88 |
21,3 |
- |
6,6 |
72 |
2t, 4t, 6t, 8t, 10t, 2t x 4t |
|
ТРД-38-3000-1-2-8 |
38,00 |
1 |
2 |
22,00 |
792 |
15,88 |
21,3 |
- |
8,4 |
72 |
2t, 4t (4t x 6t)* 8t 12t |
|
ТРД-38-3000-2-1-6 |
38,00 |
2 |
1 |
22,00 |
7,92 |
15,88 |
21,3 |
30,0 |
6,6 |
72 |
4t, 6t 8t 12t |
|
ТРД-38-3000-3-6 |
38,00 |
3 |
1 |
22,00 |
792 |
15,88 |
21 3 |
300 |
66 |
80 |
2t 6t 8t 10t |
|
ТРД-38-4000-3-10 |
38,00 |
3 |
1 |
22,00 |
92 |
15,88 |
21 3 |
330 |
105 |
80 |
2t 8t 10t |
|
ТРД-38-3000-4-1-6 |
38,00 |
4 |
1 |
22,00 |
7,92 |
15,88 |
21,3 |
40,0 |
6,6 |
72 |
41 |
|
ТРД-31,75-2300-1-1-6 |
31,75 |
1 |
1 |
9,65 |
5,08 |
10,16 |
14,8 |
- |
6,6 |
72 |
4t, 8t, 12t |
|
ТРД-31,75-2300-2-1-6 |
31,75 |
2 |
1 |
9,65 |
5,08 |
10,16 |
14,8 |
- |
6,6 |
72 |
4t, 8t, 12t |
|
ТРД-31,75-2300-3-1-6 |
31,75 |
3 |
1 |
9,65 |
5,08 |
10,16 |
14,8 |
- |
6,6 |
72 |
4t, 6t, 12t |
|
ТРД-38-4000-2-2-6 |
38,00 |
2 |
2 |
22,00 |
7,92 |
15,88 |
21,3 |
- |
6,6 |
80 |
2t, 4t, 6t, 8t 10t, 12t |
|
ТРД-38-4000-2-2-8 |
38,00 |
2 |
2 |
22,00 |
7,92 |
15,88 |
21,3 |
- |
8,4 |
80 |
2t, 4t, 6t, 8t, 10t, 12t |
